BALBOA Hlavná riadiaca jednotka - BP200UX
Kód: BP200UXPodrobný popis

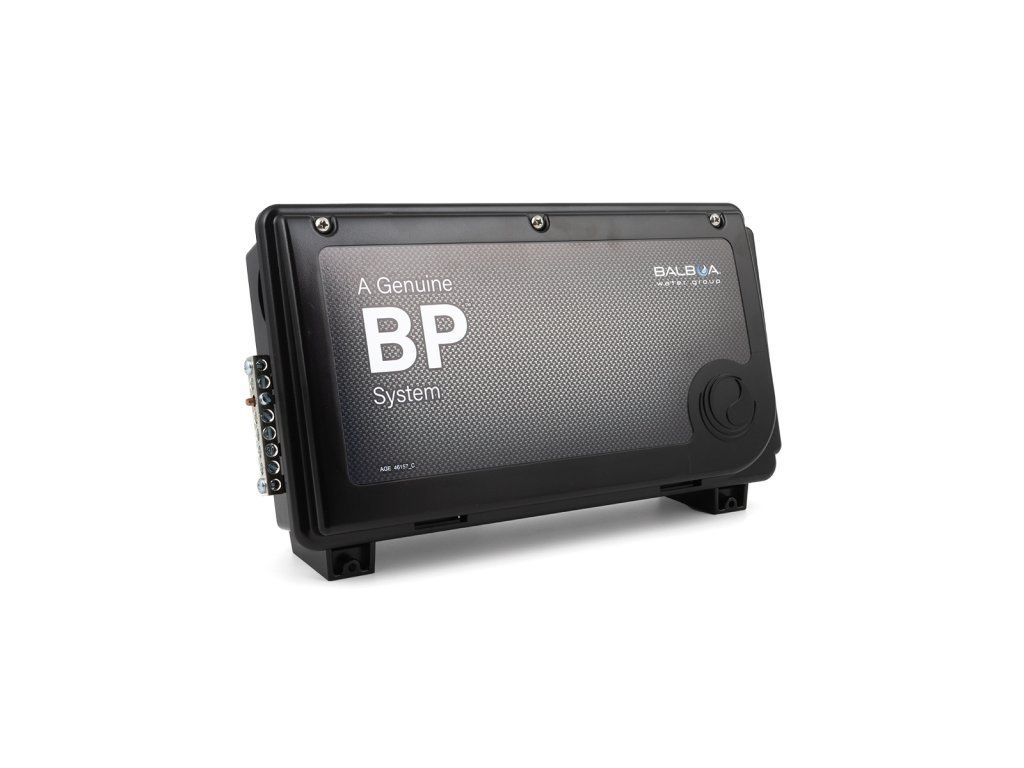

Balboa BP200UX – kompaktná riadiaca jednotka pre vírivé vane
Balboa BP200UX je kompaktná hlavná riadiaca jednotka určená pre menšie vírivé vane a inštalácie s obmedzeným priestorom. Systém sa dodáva bez integrovaného vykurovacieho telesa a je pripravený na pripojenie samostatného externého ohrievača s výkonom 2 kW alebo 3 kW. Vďaka technológii Balboa M7, širokej kompatibilite s ovládacími panelmi radu TP a SpaTouch a možnosti Wi-Fi ovládania predstavuje moderné a spoľahlivé riešenie na renováciu alebo stavbu vírivej vane.
Popis a možnosti využitia
Riadiaca jednotka BP200UX zabezpečuje ovládanie základných technologických komponentov vírivej vane. Podľa zvolenej konfigurácie môže riadiť dvojrýchlostné masážne čerpadlo alebo kombináciu jednorýchlostného masážneho čerpadla a samostatného cirkulačného čerpadla.
Systém využíva osvedčenú technológiu Balboa M7. Na kontrolu teploty a prietoku vody používa dvojicu teplotných snímačov, vďaka čomu nevyžaduje bežný tlakový ani prietokový spínač.
Jednotka je vhodná najmä pre menšie a jednoduchšie vírivé vane, pri ktorých nie je potrebné ovládať väčší počet masážnych čerpadiel. Pomocou voliteľnej rozširujúcej dosky je možné systém doplniť napríklad o ovládanie vzduchového dúchadla.
Podporované komponenty
Základná konfigurácia
- 1× dvojrýchlostné masážne čerpadlo
- alebo 1× jednorýchlostné masážne čerpadlo a 1× cirkulačné čerpadlo
- externý ohrievač 2 kW alebo 3 kW
- ozonátor
- podvodné osvetlenie
- kompatibilný zvukový systém
Voliteľné rozšírenie
- vzduchové dúchadlo – blower
- rozširujúca doska a montážna súprava
- Wi-Fi modul Balboa
- druhý hlavný ovládací panel s displejom
Technické parametre
| Výrobca | Balboa Water Group |
|---|---|
| Model | BP200UX |
| Typ produktu | Hlavná riadiaca jednotka pre vírivé vane |
| Produktové označenie | 59310 |
| Napájanie | 230 V AC / 50 Hz |
| Predvolená konfigurácia | Jednofázové zapojenie |
| Ďalšie možnosti zapojenia | Podľa konfigurácie systému je možné rozdeliť jednotlivé komponenty medzi dve alebo tri fázy. |
| Technológia snímačov | Balboa M7 – dvojica teplotných snímačov |
| Integrované vykurovanie | Nie |
| Kompatibilný ohrievač | Externý ohrievač 2 kW alebo 3 kW |
| Šírka | cca 321–322 mm |
| Výška | 211 mm |
| Hĺbka | 161 mm |
| Wi-Fi kompatibilita | Áno, s voliteľným kompatibilným modulom Balboa |
| Záruka | 2 roky |
Kompatibilné ovládacie panely
BP200UX podporuje širokú ponuku hlavných ovládacích panelov Balboa s displejom. Pred objednaním odporúčame vždy overiť aj konkrétne softvérové nastavenie jednotky a zapojenie jednotlivých komponentov.
Balboa TP séria
Balboa SpaTouch séria
Ako overiť správnu kompatibilitu
Nie ste si istí výberom riadiacej jednotky?
Pri výmene nestačí porovnať iba vzhľad plastového boxu. Rozhodujúce je presné označenie pôvodnej jednotky, základnej dosky, konfigurácia čerpadiel, výkon ohrievača, spôsob napájania a typ používaného ovládacieho panela.
Na overenie nám zašlite fotografie výrobného štítku pôvodnej riadiacej jednotky, základnej dosky, zapojenia konektorov a ovládacieho panela. Na základe týchto údajov vám pomôžeme vybrať vhodnú náhradu.
Inštalácia a bezpečnosť
Montáž, elektrické zapojenie a konfiguráciu riadiacej jednotky musí vykonať odborne spôsobilá osoba so znalosťou elektrických systémov vírivých vaní. Nesprávne zapojenie môže spôsobiť poškodenie riadiacej jednotky, pripojených komponentov alebo ohrozenie bezpečnosti používateľa.
- Pred inštaláciou vždy odpojte vírivú vaňu od elektrickej siete.
- Overte požadované istenie a prúdové zaťaženie jednotlivých komponentov.
- Skontrolujte zapojenie prepojok a nastavenie softvérovej konfigurácie.
- Zabezpečte správne ochranné pospájanie a prúdový chránič.
- Po inštalácii vykonajte kompletnú funkčnú a bezpečnostnú skúšku.
Dodatočné parametre
| Kategória: | BP jednotky |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 3 kg |
