Balboa Ovládací panel VL200 - 52487
Ovládací panel Balboa radu VL je kompatibilný s nižšie uvedenými riadiacimi systémami GS od značky Balboa

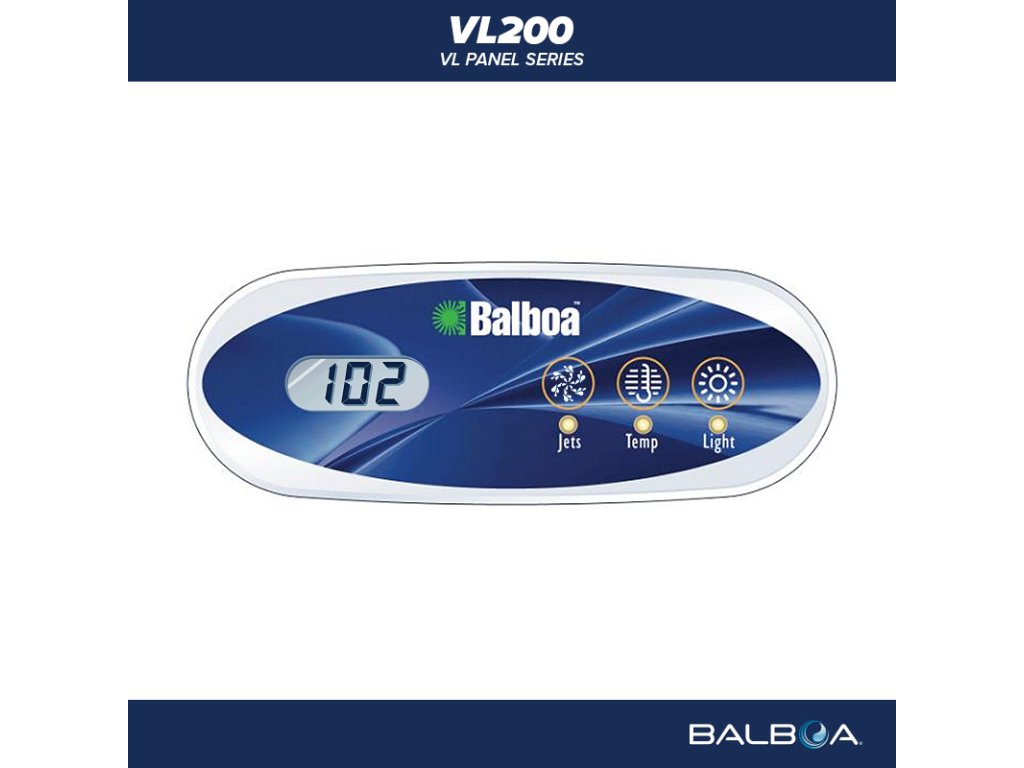

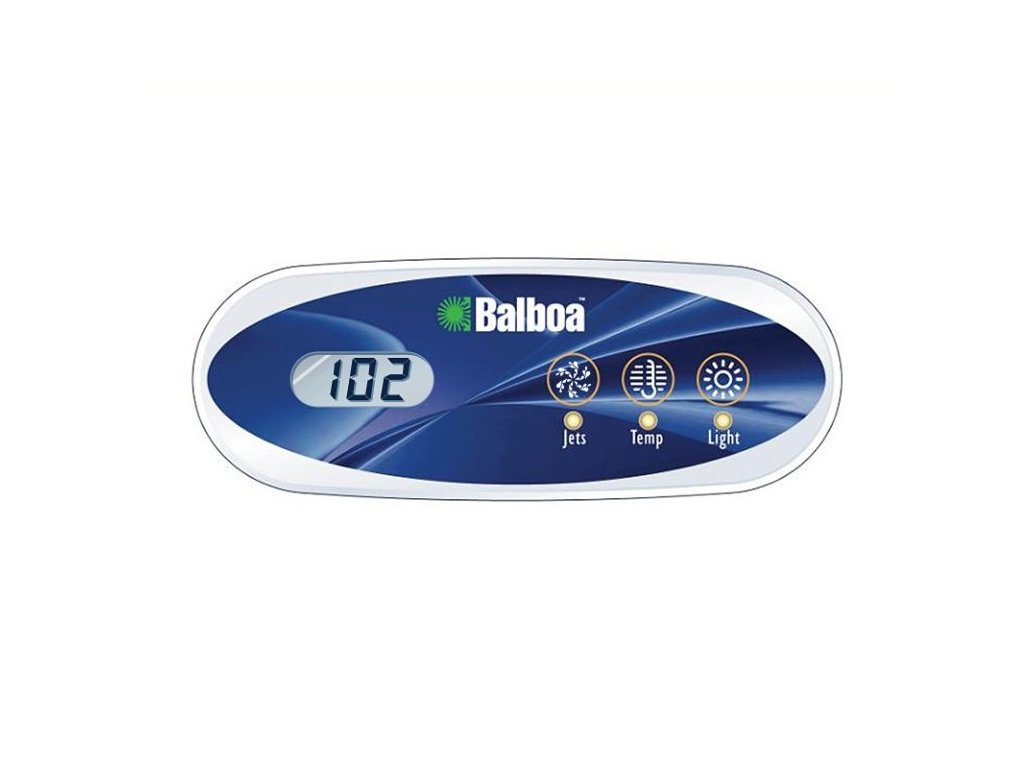

Balboa VL200 52487 – ovládací panel Jets / Temp / Light
Balboa VL200 52487 je kompaktný horný ovládací panel s LCD displejom pre vybrané riadiace systémy Balboa série GS. Umožňuje ovládať hlavné masážne čerpadlo, nastavenie teploty vody a osvetlenie vírivky.
Popis ovládacieho panela
Balboa VL200 52487 patrí medzi najmenšie horné ovládacie panely série Balboa VL. Je určený pre jednoduchšie vybavené vírivky s jedným hlavným masážnym čerpadlom, osvetlením a elektronickým nastavením teploty.
LCD displej zobrazuje aktuálnu alebo nastavenú teplotu vody, prevádzkové symboly a diagnostické hlásenia kompatibilnej riadiacej jednotky.

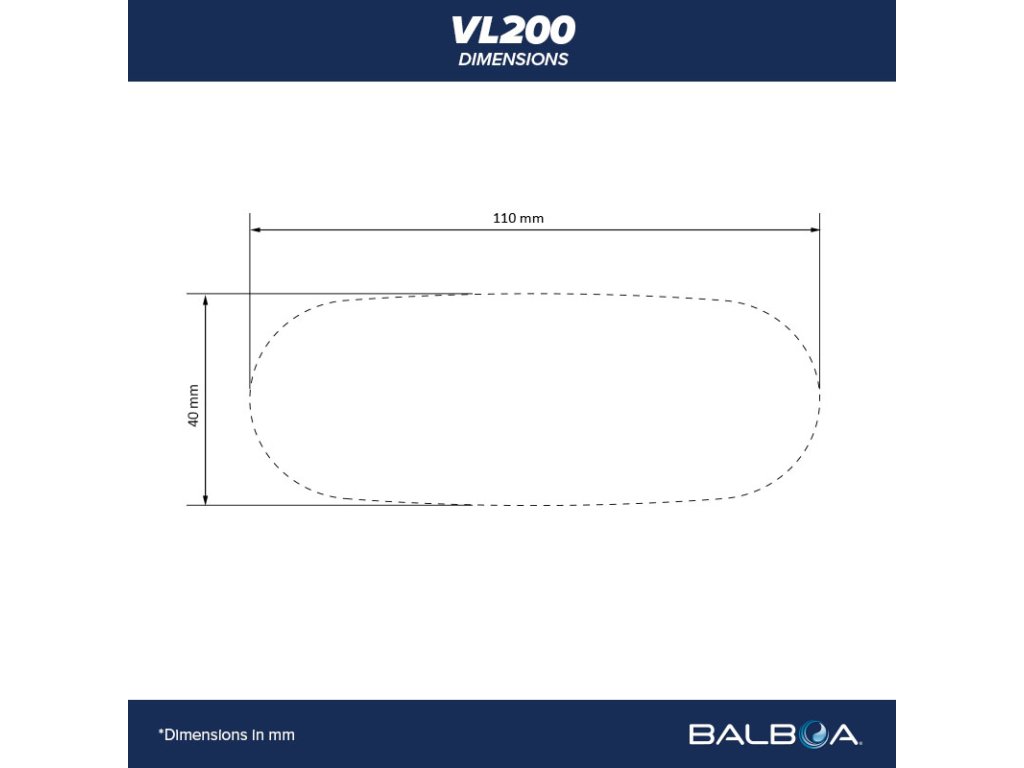

Mini oválny panel má rozmery približne 110 × 40 mm a pripája sa pomocou pevného kábla s telefónnym konektorom.
Funkcie panela
Ovládacie tlačidlá
- Jets: zapnutie, vypnutie alebo prepínanie rýchlosti masážneho čerpadla,
- Temp: zobrazenie a zmena nastavenej teploty vody,
- Light: zapnutie a vypnutie osvetlenia vírivky.
Informácie na displeji
- aktuálna teplota vody,
- nastavená teplota,
- stav čerpadla a osvetlenia,
- filtračný alebo prevádzkový režim,
- servisné a diagnostické hlásenia.
Technické parametre
| Výrobca | Balboa Water Group |
|---|---|
| Model | VL200 |
| Produktové číslo | 52487 |
| Produktová séria | Balboa Duplex VL |
| Typ produktu | Horný ovládací panel pre vírivku |
| Displej | LCD displej |
| Rozloženie tlačidiel | Jets / Temp / Light |
| Tlačidlo Blower | Nie |
| Masážne čerpadlo | 1× hlavné čerpadlo |
| Rozmery panela | Približne 110 × 40 mm |
| Tvar | Mini oválny |
| Typ konektora | RJ45 / telefónny typ konektora |
| Napájanie | Nízkonapäťové z riadiacej jednotky |
| Pripájací kábel | Pevná súčasť panela |
| Záruka | 2 roky |
Kompatibilné riadiace systémy
Rozdiel medzi VL200 52487 a 52144
| VL200 52487 | Jets / Temp / Light – bez samostatného tlačidla Blower |
|---|---|
| VL200 52144 | Blower / Jets / Temp / Light |
| Hlavný rozdiel | Verzia 52144 umožňuje priamo ovládať blower |
| Zameniteľnosť | Iba po overení konfigurácie riadiacej jednotky a pôvodného panela |
Ako overiť kompatibilitu
Nie ste si istí správnou verziou?
Pošlite nám fotografie prednej strany pôvodného panela, zadného štítku, konektora a výrobného štítku riadiacej jednotky.
Potrebujeme poznať produktové číslo, model riadiacej jednotky a presné názvy všetkých tlačidiel.
Montáž a bezpečnosť
- Pred výmenou úplne odpojte vírivku od elektrickej siete.
- Montážnu plochu očistite, vysušte a odmastite.
- Panel správne utesnite proti prenikaniu vody.
- Kábel nesmie byť zalomený, napnutý alebo vedený cez ostré hrany.
- Panel nepripájajte k neoverenej jednotke iba podľa vzhľadu konektora.
Časté otázky
Má panel 52487 tlačidlo Blower?
Nie. Táto verzia ovláda Jets, teplotu a osvetlenie.
Je kompatibilný s GS500?
Používa sa s vybranými konfiguráciami GS500, GS500Z, GS501 a GS501Z. Je však potrebné overiť softvér a pôvodné rozloženie tlačidiel.
Možno namiesto neho použiť 52144?
Nie automaticky. Panel 52144 obsahuje navyše funkciu Blower.
Je kábel súčasťou panela?
Áno. Pripájací kábel je pevnou súčasťou ovládacieho panela.
| Kategória: | VL panely |
|---|---|
| Hmotnosť: | 0.2 kg |
| EAN: | 52487 |
| Ovládací panel: | Tlačítkový |
| Výrobce: | Balboa Water Group |
| Model: | Balboa VL200 |
| Je kabel součástí balení?: | Ano |
| Rozměry: | 110 x 40 mm |
| Počet tlačítek: | 3 |
| Tlačítka: | Jets, Temp, Light |
| Kód produktu: | 52487 |
