Balboa Ovládací panel VL260 - 53645

Kód: 53645

€146,50 €119,11 bez DPH

Skladom

Možnosti doručenia

Ovládací panel Balboa rady VL sú kompatibilné s nižšie uvedenými riadiacimi systémami GS od značky Balboa

Detailné informácie

Popis

Podrobný popis

Ovládací panel pre systémy Balboa GS

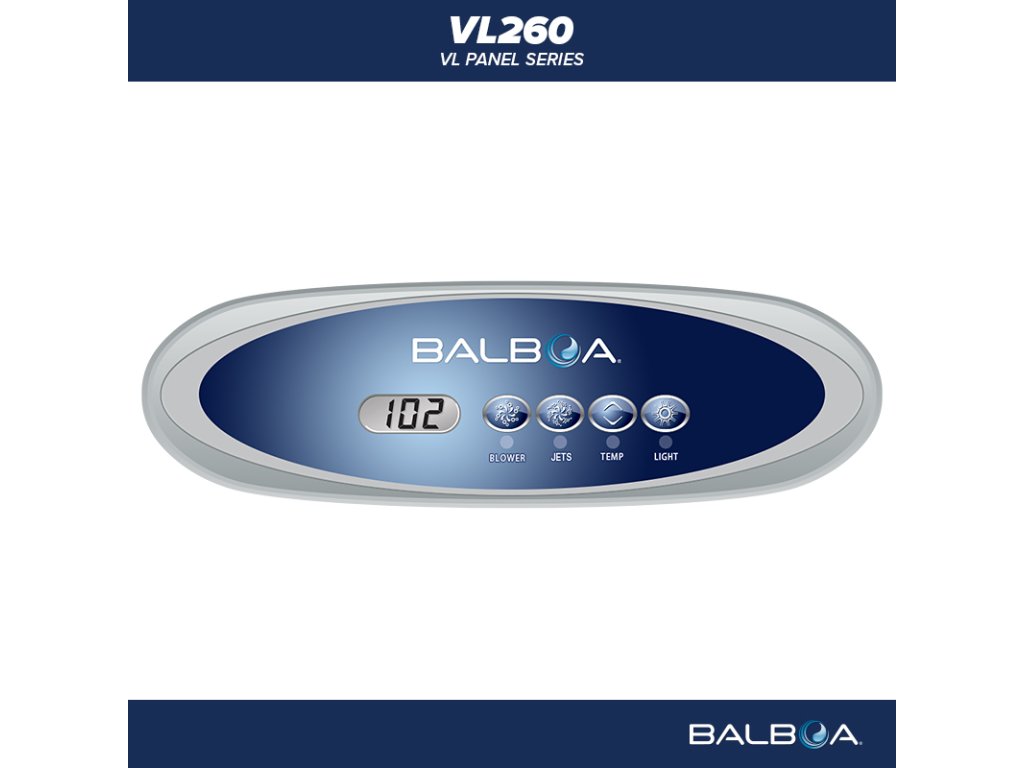

Balboa VL260 53645 – ovládací panel Blower, Jets, Temp a Light

Balboa VL260 53645 je oválny štvortlačidlový ovládací panel s LCD displejom pre vybrané riadiace jednotky Balboa Global Series. Ovláda vzduchový kompresor, hlavné masážne čerpadlo, nastavenie teploty a osvetlenie vírivky.

AIR

Ovládanie bloweruSamostatné tlačidlo na ovládanie kompatibilného vzduchového kompresora.

JETS

Masážne čerpadloZapnutie, vypnutie alebo prepnutie rýchlosti hlavného čerpadla.

TEMP

Nastavenie teplotyZobrazenie a zmena požadovanej teploty vody.

RJ45

Jednoduché pripojenieTelefónny konektor pre kompatibilné systémy Balboa GS.

Popis ovládacieho panela

Balboa VL260 patrí do produktovej série Duplex Digital VL. Spája jednoduchý LCD displej so štyrmi mechanickými tlačidlami na priame ovládanie hlavných funkcií vírivky.

Verzia s produktovým číslom 53645 používa rozloženie Blower, Jets, Temperature a Light. Je určená najmä pre vírivky s jedným hlavným masážnym čerpadlom, blowerom a osvetlením.

LCD displej zobrazuje teplotu vody, nastavenú hodnotu, aktívne funkcie a diagnostické hlásenia riadiacej jednotky.

Overte presné rozloženie tlačidiel:VL260 existuje s viacerými polepmi. Produkt 53645 vyžaduje konfiguráciu Blower / Jets / Temp / Light.

Funkcie tlačidiel

Ovládanie vybavenia

Blower: zapnutie a vypnutie vzduchového kompresora,
Jets: ovládanie hlavného masážneho čerpadla,
Temp: zobrazenie a zmena nastavenej teploty,
Light: zapnutie a vypnutie osvetlenia.

LCD displej

aktuálna alebo nastavená teplota vody,
stav čerpadla, bloweru a osvetlenia,
vykurovacie a prevádzkové režimy,
filtračné cykly,
chybové a diagnostické hlásenia.

Technické parametre

Výrobca	Balboa Water Group
Model	VL260
Produktové číslo	53645
Produktová séria	Balboa Duplex Digital VL
Typ produktu	Horný ovládací panel pre vírivku
Displej	Jednoduchý LCD displej
Počet tlačidiel	4
Rozloženie tlačidiel	Blower / Jets / Temp / Light
Masážne čerpadlo	1× Jets
Vzduchový kompresor	1× Blower
Rozmery panela	Približne 178 × 53–55 mm
Montážny výrez	Približne 95 × 25 mm
Tvar	Predĺžený oválny
Typ konektora	RJ45 / telefónny konektor
Pripájací kábel	Súčasť panela
Napájanie	Nízkonapäťové z riadiacej jednotky
Grafický polep	Overte obsah konkrétneho balenia
Záruka	2 roky

Kompatibilné riadiace jednotky

Balboa GS100Balboa GS500ZBalboa GS501ZBalboa GS510ZVybrané GS500Vybrané GS501

Overte konfiguráciu:Riadiaca jednotka musí podporovať jedno hlavné čerpadlo, osvetlenie a blower. Softvér a priradenie zariadení musia zodpovedať tlačidlám.

Varianty a náhrady VL260

53645	Blower / Jets / Temp / Light
Verzia pre jedno čerpadlo bez bloweru	Jets / Light / Cool / Warm
Verzia pre dve čerpadlá	Jets 1 / Jets 2 / Temp / Light
Novší základný panel	G8226 – môže byť bez grafického polepu
Súvisiace staršie čísla	53646, 53999, 54268 a 55081 podľa vyhotovenia
Zameniteľnosť	Iba po overení konektora, jednotky a polepu

Polep môže byť samostatný:Niektoré náhradné panely sa dodávajú bez samolepiaceho grafického polepu. Polep musí zodpovedať naprogramovaným funkciám.

Ako overiť kompatibilitu

Nie ste si istí správnou náhradou?

Pošlite nám fotografie prednej strany, tlačidiel, zadného štítku, konektora a výrobného štítku riadiacej jednotky.

Potrebujeme poznať produktové číslo, model jednotky, počet čerpadiel a informáciu, či je nainštalovaný blower.

Montáž a bezpečnosť

Pred výmenou úplne odpojte vírivku od elektrickej siete.
Pôvodný panel odstraňujte opatrne.
Odstráňte zvyšky lepidla a tesnenia.
Montážnu plochu očistite, vysušte a odmastite.
Panel správne utesnite proti prenikaniu vody.
Kábel nesmie byť zalomený, pritlačený ani napnutý.
Termický kryt nesmie dlhodobo tlačiť na displej.
Po montáži otestujte všetky štyri funkcie.
Odporúča sa montáž kvalifikovaným servisným technikom.

Chráňte displej pred tlakom:Dlhodobý tlak termického krytu môže poškodiť LCD segmenty alebo tesnenie panela.

Časté otázky

Aké tlačidlá má panel 53645?

Blower, Jets, Temperature a Light.

Je kompatibilný s GS100?

Áno, ak zodpovedá konfigurácia vybavenia.

Je kompatibilný s GS500Z?

Áno, s vybranými konfiguráciami GS500Z.

Je kompatibilný s GS501Z?

Áno.

Možno ho používať bez bloweru?

Pre vírivku bez bloweru je zvyčajne vhodnejšie iné rozloženie tlačidiel.

Je grafický polep súčasťou balenia?

Závisí od konkrétnej dodávky. Niektoré náhradné panely sa dodávajú bez polepu.

Je kábel súčasťou panela?
