    Balboa Ovládací panel VL400 - 55129

    Kód: 55129
    Balboa Water Group VL400
    €262,30 €213,25 bez DPH Jednotková cena:
    Skladom
    Možnosti doručenia

    Ovládací panel Balboa radu VL je kompatibilný s nižšie uvedenými riadiacimi systémami GS od značky Balboa

    Detailné informácie

    Podrobný popis

    Kompaktný panel série Balboa VL

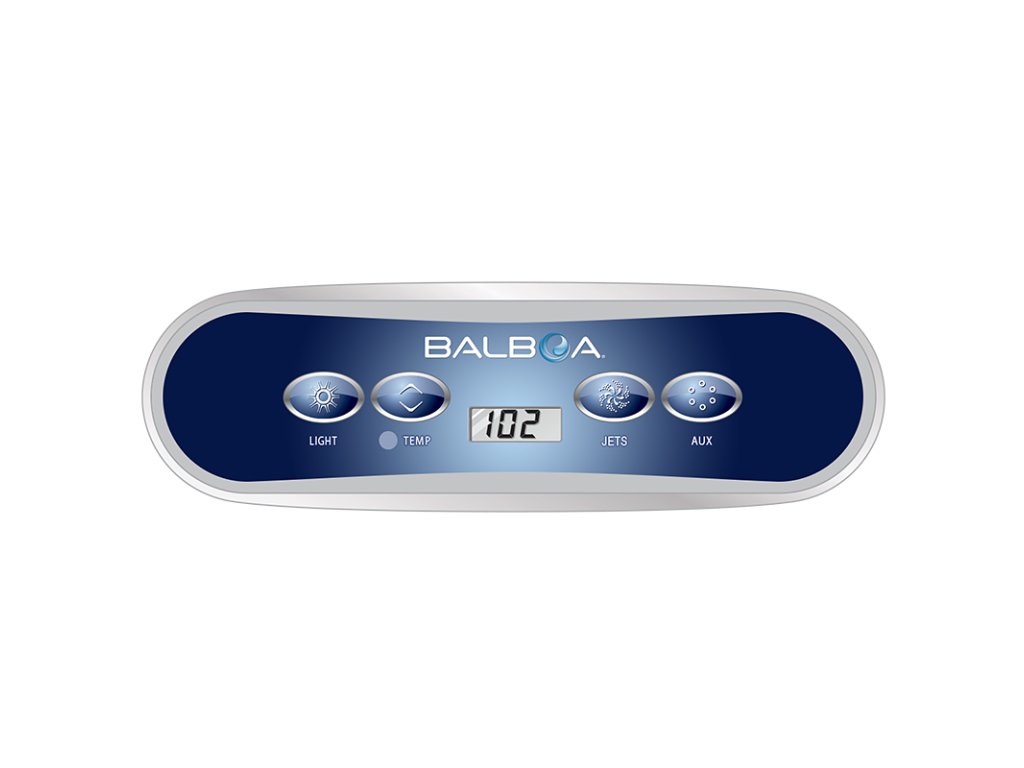

    Balboa VL400 55129 – štvortlačidlový ovládací panel s LCD displejom

    Balboa VL400 55129 je kompaktný horný ovládací panel pre vybrané riadiace systémy Balboa GS. Umožňuje nastavovať teplotu vody a priamo ovládať osvetlenie, masážne čerpadlo a doplnkovú funkciu vírivky.

    4×
    Štyri tlačidláJednoduché ovládanie hlavných funkcií vírivky.
    LCD
    Prehľadný displejTeplota, prevádzkové stavy a diagnostické hlásenia.
    AUX
    Doplnková funkciaTlačidlo Aux podľa konfigurácie riadiacej jednotky.
    RJ45
    RJ45 konektorPripájací kábel dlhý približne 2 metre.
    1

    Popis ovládacieho panela VL400

    Balboa VL400 patrí do série kompaktných panelov VL Duplex. Jednoduché rozloženie štyroch tlačidiel je vhodné pre vírivky so základnou konfiguráciou a jedným hlavným masážnym čerpadlom.

    LCD displej zobrazuje aktuálnu alebo nastavenú teplotu vody, stav ohrevu, prevádzku pripojených zariadení a diagnostické hlásenia systému.

    Produkt 55129 je kompletné vyhotovenie so zodpovedajúcim grafickým polepom. Tlačidlá sú označené Light, Temp, Jets a Aux.

    Funkcia tlačidla Aux závisí od konfigurácie:Podľa softvéru a zapojenia riadiacej jednotky môže Aux ovládať blower, druhé zariadenie alebo inú doplnkovú funkciu.
    2

    Funkcie tlačidiel

    Ovládanie zariadení

    • Light: osvetlenie vírivky,
    • Jets: hlavné masážne čerpadlo,
    • Aux: doplnkové zariadenie podľa konfigurácie systému.

    Teplota a nastavenia

    • Temp: nastavenie požadovanej teploty vody,
    • prístup k podporovaným režimom pomocou kombinácie tlačidiel,
    • zobrazenie prevádzkových a diagnostických hlásení.
    3

    Technické parametre

    Výrobca Balboa Water Group
    Model VL400
    Produktové číslo 55129
    Produktová séria Balboa VL Duplex
    Typ produktu Horný ovládací panel vírivky
    Displej Digitálny LCD displej
    Počet tlačidiel 4
    Rozloženie tlačidiel Light / Temp / Jets / Aux

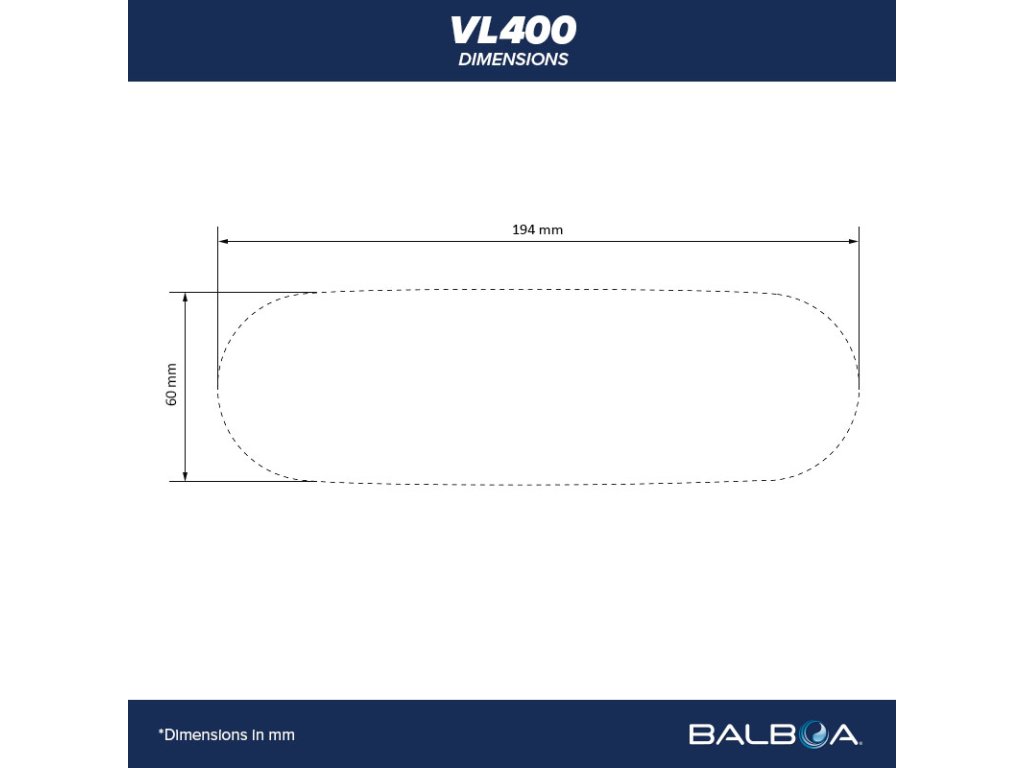

    Rozmery panela Približne 191 × 58 mm
    Montážny výrez Približne 135 × 33 mm
    Dĺžka kábla Približne 2 m
    Typ konektora RJ45, osempinový telefónny konektor
    Pripájací kábel Pevná súčasť panela
    Grafický polep Súčasť kompletného vyhotovenia 55129
    Zodpovedajúci polep Balboa 11822
    Základný panel bez polepu Balboa 55103 / G8240
    4

    Kompatibilné riadiace systémy

    Panel VL400 je určený pre vybrané riadiace jednotky Balboa GS používajúce komunikačnú platformu VL. Presná kompatibilita závisí od softvéru a konfigurácie pripojených zariadení.

    Balboa GS100 Balboa GS500Z Balboa GS501Z Balboa GS511Z Balboa GS515Z
    Overte úplné označenie systému:Zhodný konektor RJ45 nepotvrdzuje kompatibilitu. Musí zodpovedať model jednotky, softvér, pôvodné produktové číslo a funkcia tlačidla Aux.
    5

    Panel, polep a náhradné označenia

    55129 Kompletný panel VL400 s grafickým polepom
    55103 Staršie označenie základného elektronického panela bez polepu
    G8240 Novšie náhradné označenie základného panela bez polepu
    11822 Grafický polep Light / Temp / Jets / Aux
    Porovnajte označenie tlačidiel:Pred výmenou skontrolujte pôvodný polep, zadný výrobný štítok a model riadiacej jednotky.
    6

    Ako overiť kompatibilitu

    Nie ste si istí správnym panelom?

    Pošlite fotografiu prednej strany pôvodného panela, zadného výrobného štítku, konektora a štítku riadiacej jednotky.

    Uveďte tiež funkciu štvrtého tlačidla a konfiguráciu čerpadiel, blowera a osvetlenia.

    7

    Montáž a bezpečnosť

    • Vírivku úplne odpojte od elektrickej siete.
    • Pôvodný panel demontujte bez poškodenia akrylátového povrchu.
    • Odstráňte staré lepidlo, silikón a zvyšky tesnenia.
    • Montážnu plochu očistite, vysušte a odmastite.
    • Pred montážou premerajte existujúci výrez.
    • Panel dôkladne utesnite proti prenikaniu vody.
    • Kábel nezalamujte, nenaťahujte ani neveďte cez ostré hrany.
    • Konektor RJ45 zapojte iba v správnej orientácii.
    • Po montáži otestujte displej a všetky štyri tlačidlá.
    • Termický kryt nesmie tlačiť na ovládací panel.
    • Inštaláciu musí vykonať kvalifikovaný odborník.
    8

    Časté otázky

    Koľko tlačidiel má VL400?

    Štyri: Light, Temp, Jets a Aux.

    Je grafický polep súčasťou balenia?

    Áno. Produkt 55129 je kompletné vyhotovenie s polepom.

    Aké číslo má zodpovedajúci polep?

    Balboa 11822.

    Aké číslo má panel bez polepu?

    Staršie označenie je 55103 a novšie náhradné označenie G8240.

    Čo ovláda tlačidlo Aux?

    Podľa konfigurácie môže ovládať blower alebo iné doplnkové zariadenie.

    Aké sú rozmery panela?

    Približne 191 × 58 mm.

    Aký montážny výrez je potrebný?

    Približne 135 × 33 mm.

    Aká je dĺžka kábla?

    Približne 2 metre.

    Aký konektor panel používa?

    Osempinový telefónny konektor RJ45.

    Je kompatibilný s GS500Z?

    Áno, pokiaľ zodpovedá softvér a konfigurácia zariadení.

    Funguje so systémami BP?

    Nie. Systémy BP používajú panely TP alebo SpaTouch.

    Obsah balenia: ovládací panel Balboa VL400 55129 s LCD displejom, grafickým polepom, pevným pripájacím káblom a konektorom RJ45. Riadiaca jednotka, predlžovací kábel a montážna redukcia nie sú súčasťou balenia.

    Dodatočné parametre

    Kategória: VL panely
    Hmotnosť: 0.3 kg
    EAN: 55129
    Ovládací panel: Tlačítkový
    Výrobce: Balboa Water Group
    Model: Balboa VL400
    Je kabel součástí balení?: Ano
    Rozměry: 194 x 60 mm
    Počet tlačítek: 4
    Tlačítka: Light, Temp, Jets, Aux
    Kód produktu: 55129
