Balboa Ovládací panel VL401 - 54094-01
Ovládací panel Balboa radu VL je kompatibilný s nižšie uvedenými riadiacimi systémami GS od značky Balboa
Balboa VL401 54094-01 – Blower, Jets, Temp a Light

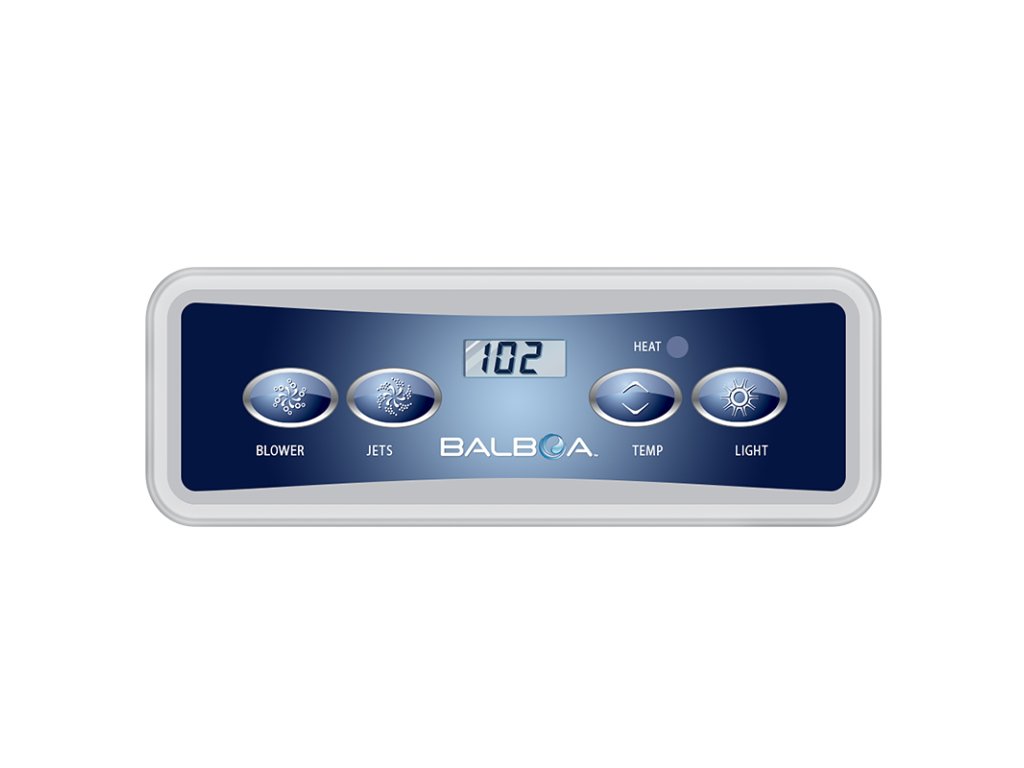

Balboa VL401 54094-01 je štvortlačidlový horný ovládací panel s LCD displejom pre vybrané riadiace systémy Balboa GS a VS. Ovláda blower, hlavné masážne čerpadlo, teplotu vody a osvetlenie vírivky.
Popis produktu
VL401 patrí do série Balboa Lite Duplex. Verzia 54094-01 používa tlačidlá Blower, Jets, Temp a Light a je určená pre vírivky s jedným hlavným masážnym čerpadlom, blowerom a osvetlením.
LCD displej zobrazuje teplotu, prevádzkové stavy a diagnostické hlásenia riadiaceho systému.
Funkcie tlačidiel
Ovládanie
- Blower: blower zapnúť/vypnúť
- Jets: ovládanie hlavného čerpadla
- Temp: zmena nastavenej teploty
- Light: osvetlenie zapnúť/vypnúť
LCD displej
- teplota vody
- stav čerpadla, bloweru a svetla
- ohrev a filtrácia
- chybové a servisné hlásenia
Technické parametre
| Výrobca | Balboa Water Group |
|---|---|
| Model | VL401 |
| Produktové číslo | 54094-01 / 54094 |
| Tlačidlá | Blower / Jets / Temp / Light |
| Rozmery | 160 × 56 mm |
| Montážny výrez | Približne 135 × 33 mm |
| Dĺžka kábla | Približne 2 m |
| Konektor | RJ45 |
| Zodpovedajúci polep | Balboa 10669 |
| Kábel v balení | Áno |
| Záruka | 2 roky |
Kompatibilné systémy
Náhrada a polep
| Pôvodný panel | VL401 54094-01 |
|---|---|
| Polep | 10669 |
| Novšia náhrada | G8241 s polepom 10669 |
| Zameniteľnosť | Iba po overení konektora, softvéru a tlačidiel |
Ako overiť kompatibilitu
Nie ste si istí správnym panelom?
Pošlite fotografie prednej strany, zadného štítku, konektora a štítku riadiacej jednotky. Potrebné je číslo panela, model systému, počet čerpadiel a informácia o bloweri.
Montáž
- Úplne odpojte vírivku od elektrickej siete.
- Odstráňte pôvodný panel a zvyšky lepidla.
- Montážnu plochu očistite a odmastite.
- Panel utesnite proti vode.
- Kábel nezalamujte ani nestláčajte.
- Po montáži otestujte všetky štyri funkcie.
Časté otázky
Aké tlačidlá má panel?
Blower, Jets, Temp a Light.
Je kompatibilný s GS500Z?
Áno, pri zodpovedajúcej konfigurácii zariadení.
Funguje s GS501Z?
Áno.
Možno ho použiť s VS500Z?
Áno, pri vybraných konfiguráciách série Z.
Je polep súčasťou?
Overte konkrétne balenie; základný panel G8241 môže vyžadovať samostatný polep 10669.
Je kábel súčasťou?
Áno.
Funguje so systémami BP?
Štandardne nie.
Aký montážny otvor je potrebný?
Približne 135 × 33 mm.
Je vhodný pre dve masážne čerpadlá?
Táto verzia má jedno tlačidlo Jets a jedno tlačidlo Blower.
Možno použiť iný polep VL401?
Iba vtedy, ak presne zodpovedá naprogramovaným funkciám.
| Kategória: | VL panely |
|---|---|
| Hmotnosť: | 0.3 kg |
| EAN: | 54094-01 |
| Ovládací panel: | Tlačítkový |
| Výrobce: | Balboa Water Group |
| Model: | Balboa VL401 |
| Je kabel součástí balení?: | Ano |
| Rozměry: | 160 x 60 mm |
| Počet tlačítek: | 4 |
| Tlačítka: | Blower, Jets, Temp, Light |
| Kód produktu: | 54094 |
