Balboa Ovládací panel VL403 - 51676
Kód: 51676Podrobný popis
Balboa VL403 51676 – Blower, Jets, Temp a Light
Balboa VL403 51676 je štvortlačidlový horný ovládací panel pre vybrané riadiace systémy Balboa GS. Umožňuje ovládať vzduchový blower, hlavné masážne čerpadlo, nastavenie teploty a osvetlenie vírivky.
Popis panela VL403
Balboa VL403 patrí do produktového radu Lite Duplex Digital. Panel ponúka jednoduchý digitálny displej a štyri mechanické tlačidlá na priame ovládanie základných funkcií vírivky.
Variant s produktovým číslom 51676 používa grafickú fóliu 10671 s rozložením Blower, Jets, Temp a Light.
Tlačidlo Blower môže pri niektorých špecifických konfiguráciách ovládať druhé čerpadlo. Skutočná funkcia vždy závisí od zapojenia a softvérového nastavenia riadiacej jednotky.
Funkcie tlačidiel
Ovládanie vybavenia
- Blower: vzduchový kompresor alebo druhý nakonfigurovaný výstup,
- Jets: hlavné masážne čerpadlo,
- Temp: nastavenie požadovanej teploty,
- Light: osvetlenie vírivky.
Údaje na displeji
- aktuálna alebo nastavená teplota,
- stav čerpadla a blowera,
- indikácia osvetlenia a ohrevu,
- filtračné a prevádzkové režimy,
- diagnostické a chybové hlásenia.
Technické parametre
| Výrobca | Balboa Water Group |
|---|---|
| Model | VL403 |
| Produktové číslo | 51676 |
| Produktový rad | Lite Duplex Digital VL |
| Počet tlačidiel | 4 |
| Rozloženie tlačidiel | Blower / Jets / Temp / Light |
| Zodpovedajúca fólia | Balboa 10671 |
| Typ displeja | Digitálny LED/LCD podľa označenia dodávateľa |

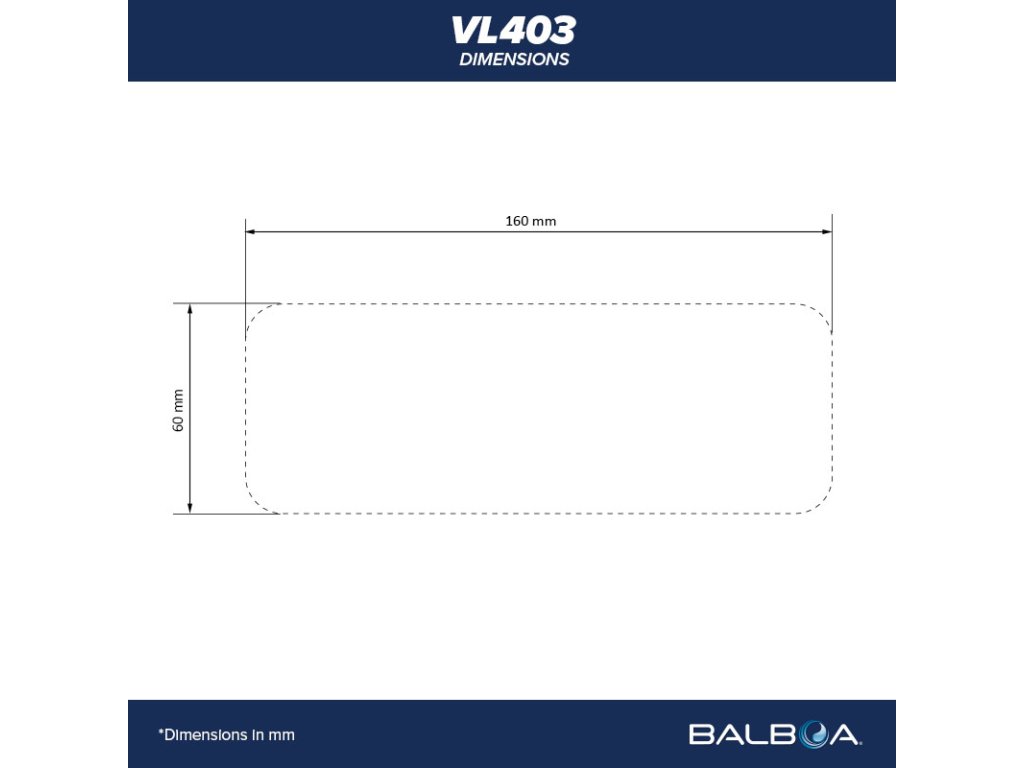

| Rozmery | Približne 160–162 × 56–57 mm |
| Rozmer v palcoch | Približne 6,3–6,375 × 2,2–2,25" |
| Dĺžka kábla | Približne 1,8–2,1 m |
| Konektor | 8-pinový RJ45/telefónny konektor |
| Kábel je súčasťou | Áno |
| Novšia náhrada | G8243 + fólia 10671 |
Kompatibilné riadiace jednotky
Panel, fólia a náhrady
| Pôvodný komplet | VL403 51676 s fóliou 10671 |
|---|---|
| Wellis ACM0367 | Wellis Ovládací panel VL403 – tento panel možno použiť ako náhradu pri zodpovedajúcom pripojení, rozložení a funkcii tlačidiel a konfigurácii riadiacej jednotky. |
| Novší základný panel | G8243 |
| Potrebná fólia k G8243 | 10671 – Blower / Jets / Temp / Light |
| Použitie v zostavách | Vybrané zostavy Balboa 52587 a 54217-Z |
| Iné možné náhrady | Iba podľa odporúčania výrobcu a konfigurácie jednotky |
| Zameniteľnosť | Nie je určená iba rozmerom alebo konektorom |
Ako overiť správnu náhradu
Nie ste si istí kompatibilitou?
Pošlite fotografiu prednej strany pôvodného panela, štítku na zadnej strane, konektora a výrobného štítku riadiacej jednotky.
Ďalej potrebujeme vedieť, či je vo vírivke nainštalovaný blower alebo druhé masážne čerpadlo.
Montáž a bezpečnosť
- Pred výmenou úplne odpojte vírivku od elektrickej siete.
- Pôvodný panel demontujte bez poškodenia akrylátového povrchu.
- Odstráňte staré lepidlo a zvyšky tesnenia.
- Montážnu plochu očistite, vysušte a odmastite.
- Panel utesnite proti prenikaniu vody.
- Kábel nezalamujte, nenapínajte ani neveďte cez ostré hrany.
- Konektor zapojte iba v správnej orientácii.
- Po zapnutí otestujte všetky štyri tlačidlá.
- Montáž odporúčame zveriť kvalifikovanému technikovi.
Časté otázky
Aké tlačidlá má VL403 51676?
Blower, Jets, Temp a Light.
Aké číslo má zodpovedajúca fólia?
Grafická fólia má produktové číslo 10671.
Je kompatibilný s GS500Z?
Áno, GS500Z patrí medzi bežne uvádzané kompatibilné jednotky.
Je kompatibilný s GS501Z?
Áno, pri zodpovedajúcej konfigurácii zariadenia.
Je kompatibilný s GS511Z?
Áno, GS511Z patrí medzi kompatibilné jednotky pri zodpovedajúcej konfigurácii zariadenia a funkciách tlačidiel.
Je kompatibilný s GS515Z?
Spa-components uvádza tento model ako kompatibilný. Pred nákupom overte softvér a pripojené vybavenie.
Môže tlačidlo Blower ovládať druhé čerpadlo?
Pri niektorých konfiguráciách áno. Funkcia závisí od zapojenia základnej dosky.
Je kábel súčasťou panela?
Áno, panel sa dodáva s pripojovacím káblom.
Je fólia súčasťou balenia?
Pri komplete 51676 býva fólia 10671 súčasťou. Pri základnom paneli G8243 môže byť potrebné objednať ju samostatne.
Možno panel pripojiť k systému BP?
Štandardne nie. Systémy BP používajú panely TP alebo SpaTouch s inou komunikáciou.
Je VL403 náhradou za VL401?
Nie automaticky. Líšia sa produktové čísla, rozmery a určené konfigurácie.
Ako overím správnu funkciu panela?
Porovnajte pôvodné produktové číslo, fóliu, konektor a presný model riadiacej jednotky.
Dodatočné parametre
| Kategória: | VL panely |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
| EAN: | 51676 |
| Ovládací panel: | Tlačítkový |
| Výrobce: | Balboa Water Group |
| Model: | Balboa VL403 |
| Je kabel součástí balení?: | Ano |
| Rozměry: | 160 x 60 mm |
| Počet tlačítek: | 4 |
| Tlačítka: | Blower, Jets, Temp, Light |
| Kód produktu: | 51676 |
