    Balboa Ovládací panel VL404 - 51223

    Ovládací panel Balboa radu VL je kompatibilný s nižšie uvedenými riadiacimi systémami GS od značky Balboa

    Dostupnosť Skladom (>5 ks)
    Možnosti doručenia
    Kód: 51223
    €246,40 €200,33 bez DPH Jednotková cena:
    Balboa Ovládací panel VL404 - 51223
    Balboa Water Group VL404
    Ovládací panel pre systémy Balboa GS

    Balboa VL404 51223 – kompaktný štvortlačidlový ovládací panel

    Balboa VL404 51223 je kompaktný horný ovládací panel s LCD displejom pre vybrané riadiace systémy Balboa GS. Umožňuje nastavovať teplotu vody a priamo ovládať masážne čerpadlo, vzduchový blower a osvetlenie vírivky.

    4×
    Štyri tlačidláJednoduché ovládanie základných funkcií vírivky.
    LCD
    Digitálny displejTeplota, prevádzkové stavy a diagnostické hlásenia.
    AIR
    Jets a BlowerOvládanie masážneho čerpadla aj vzduchového kompresora.
    RJ45
    RJ45 pripojenieOsempinový telefónny konektor s pevným káblom.
    1

    Popis panela Balboa VL404

    Ovládací panel VL404 patrí do série Balboa VL Duplex. Jednoduché rozloženie štyroch tlačidiel je vhodné pre vírivky so základnou konfiguráciou zahŕňajúcou masážne čerpadlo, vzduchový blower a osvetlenie.

    LCD displej zobrazuje aktuálnu alebo nastavenú teplotu vody, stav zariadení, režim ohrevu a diagnostické hlásenia riadiacej jednotky.

    Tlačidlo Temp slúži na nastavenie požadovanej teploty a v kombinácii s ďalšími tlačidlami na prístup k podporovaným prevádzkovým nastaveniam.

    Viac vyhotovení VL404:Označenie VL404 sa používa pri základnom paneli bez polepu aj pri kompletnom vyhotovení s grafickou fóliou. Overte produktové číslo, rozloženie tlačidiel a obsah balenia.
    2

    Funkcie tlačidiel

    Ovládanie zariadení

    • Jets: zapnutie, vypnutie alebo zmena rýchlosti masážneho čerpadla,
    • Blower: ovládanie vzduchového kompresora,
    • Light: zapnutie a vypnutie osvetlenia vírivky.

    Teplota a režimy

    • Temp: nastavenie požadovanej teploty vody,
    • voľba podporovaných režimov pomocou kombinácie tlačidiel,
    • zobrazenie systémových a diagnostických hlásení.
    3

    Technické parametre

    Výrobca Balboa Water Group
    Model VL404
    Produktové číslo 51223
    Produktová séria Balboa VL Duplex
    Typ produktu Horný ovládací panel vírivky
    Displej Digitálny LCD displej
    Počet tlačidiel 4
    Rozloženie tlačidiel Temp / Jets / Blower / Light
    Rozmery panela Približne 185 × 81 mm
    Montážny výrez Približne 162 × 58 mm
    Dĺžka kábla Približne 2,1 m
    Typ konektora RJ45, osempinový telefónny konektor
    Pripájací kábel Pevná súčasť panela
    Samostatný grafický polep Balboa 10307
    4

    Kompatibilné riadiace systémy

    Panel VL404 je určený pre vybrané riadiace jednotky Balboa GS používajúce komunikačnú platformu VL. Presná kompatibilita závisí od softvéru a konfigurácie zariadení.

    Balboa GS100 Balboa GS500Z Balboa GS501Z Balboa GS511Z Balboa GS515Z
    Zhodný konektor nepotvrdzuje kompatibilitu:Viacero panelov Balboa VL používa konektor RJ45. Musí zodpovedať aj model riadiacej jednotky, produktové číslo a funkcie tlačidiel.
    5

    Režimy ohrevu

    Štandardný režim

    Systém priebežne udržiava nastavenú teplotu vody. Na displeji sa môže krátko zobraziť označenie St.

    Úsporné režimy

    Podľa riadiacej jednotky môžu byť dostupné režimy Economy Ec a Sleep Sl, ktoré obmedzujú ohrev najmä na filtračné cykly.

    Dostupné režimy sa môžu líšiť:Režimy ohrevu a filtrácie určuje softvér pripojenej riadiacej jednotky.
    6

    Ako overiť kompatibilitu

    Nie ste si istí správnym panelom?

    Pošlite fotografiu prednej strany pôvodného panela, zadného výrobného štítku, konektora a štítku riadiacej jednotky.

    Uveďte tiež, či má vírivka vzduchový blower a koľko masážnych čerpadiel systém ovláda.

    7

    Montáž a bezpečnosť

    • Vírivku úplne odpojte od elektrickej siete.
    • Pôvodný panel demontujte bez poškodenia akrylátového povrchu.
    • Odstráňte staré lepidlo, silikón a zvyšky tesnenia.
    • Montážnu plochu očistite, vysušte a odmastite.
    • Pred montážou premerajte existujúci otvor.
    • Panel dôkladne utesnite proti prenikaniu vody.
    • Kábel nezalamujte, nenaťahujte ani neveďte cez ostré hrany.
    • Konektor RJ45 zapojte iba v správnej orientácii.
    • Po montáži otestujte displej a všetky štyri tlačidlá.
    • Termický kryt nesmie tlačiť na ovládací panel.
    • Montáž odporúčame zveriť kvalifikovanému servisnému technikovi.
    8

    Časté otázky

    Koľko tlačidiel má VL404?

    Štyri: Temp, Jets, Blower a Light.

    Ovláda panel vzduchový blower?

    Áno, obsahuje samostatné tlačidlo Blower.

    Je vhodný pre dve masážne čerpadlá?

    Panel má jedno tlačidlo Jets. Pre dve samostatne ovládané čerpadlá je zvyčajne potrebné iné rozloženie tlačidiel.

    Aké sú rozmery panela?

    Približne 185 × 81 mm.

    Aký montážny výrez je potrebný?

    Približne 162 × 58 mm.

    Aká je dĺžka kábla?

    Približne 2,1 metra.

    Aký konektor panel používa?

    Osempinový telefónny konektor RJ45.

    Je kompatibilný s GS500Z?

    Áno, pokiaľ zodpovedá softvér a konfigurácia zariadení.

    Je kompatibilný s GS501Z?

    Áno, pri zodpovedajúcej konfigurácii systému.

    Funguje so systémami BP?

    Nie. Systémy BP používajú panely TP alebo SpaTouch.

    Čo znamenajú St, Ec a Sl?

    Ide o režimy Standard, Economy a Sleep. Ich dostupnosť závisí od pripojenej riadiacej jednotky.

    Obsah balenia: ovládací panel Balboa VL404 51223 s LCD displejom, grafickým polepom, pevným pripájacím káblom a konektorom RJ45. Riadiaca jednotka, predlžovací kábel a montážna redukcia nie sú súčasťou balenia.
    Kategória: VL panely
    Hmotnosť: 0.4 kg
    EAN: 51223
    Ovládací panel: Tlačítkový
    Výrobce: Balboa Water Group
    Model: Balboa VL404
    Je kabel součástí balení?: Ano

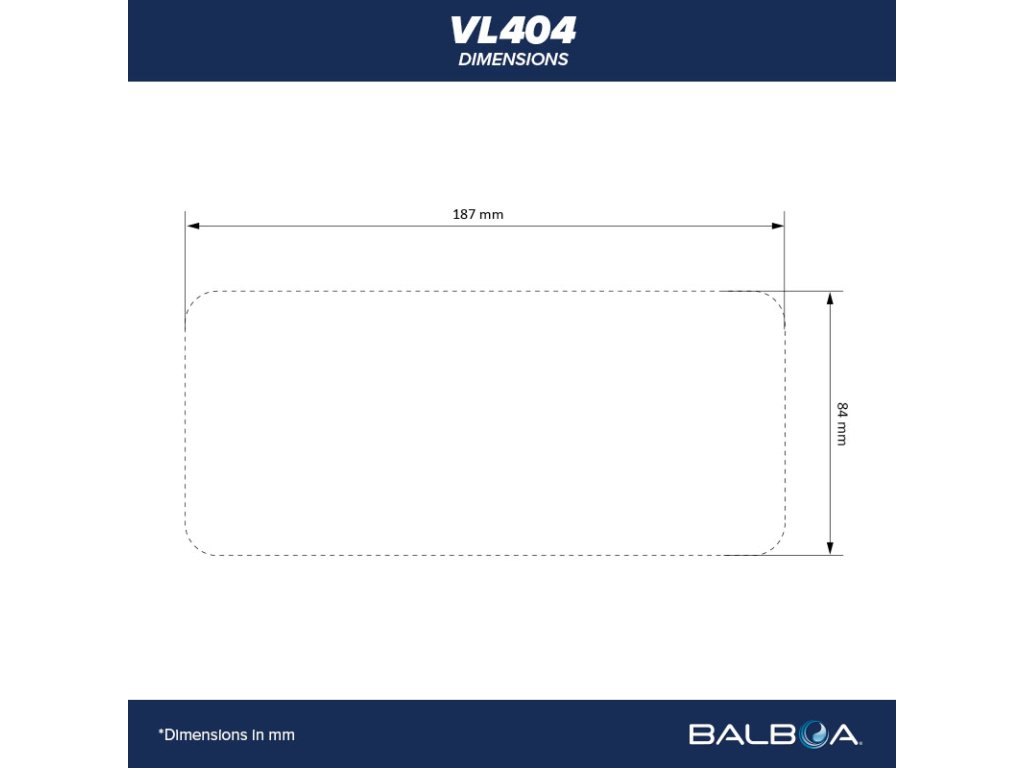

    Rozměry: 187 x 84 mm
    Počet tlačítek: 4
    Tlačítka: Temp, Jets, Blower, Light
    Kód produktu: 51223
