    Balboa Ovládací panel VL600S - 54547-02

    Posledná možnosť nákupu. Ukončené dodávateľom.

    Dostupnosť Skladom (>5 ks)
    Možnosti doručenia
    Kód: 54547-02
    €242,80 €197,40 bez DPH Jednotková cena:
    Balboa Ovládací panel VL600S - 54547-02
    Balboa Water Group VL600S
    Ovládací panel pre systémy Balboa GS-SZ

    Balboa VL600S 54547-02 – Jets, Blower, Light, Warm, Mode a Cool

    Balboa VL600S 54547-02 je šesťtlačidlový horný ovládací panel s LCD displejom pre vybrané riadiace systémy Balboa GS-SZ. Umožňuje ovládať masážne čerpadlo, vzduchový blower, osvetlenie, teplotu vody a podporované prevádzkové režimy.

    6×
    Šesť tlačidielPriamy prístup k hlavným funkciám vírivky.
    JETS
    Masážne čerpadloSamostatné ovládanie masážnych dýz.
    AIR
    Vzduchový blowerPriame ovládanie vzduchového kompresora.
    RJ45
    RJ45 pripojenieSpoľahlivé pripojenie telefónnym typom konektora.
    1

    Popis ovládacieho panela VL600S

    Balboa VL600S patrí do série VL Standard. Jednoduché rozloženie tlačidiel a dobre čitateľný LCD displej umožňujú pohodlné ovládanie základných funkcií vírivky.

    Panel je určený najmä pre konfigurácie s jedným hlavným masážnym čerpadlom, samostatným vzduchovým blowerom a osvetlením. Dostupné funkcie závisia od softvéru a zapojenia riadiacej jednotky.

    Displej zobrazuje teplotu vody, stav ohrevu, prevádzku zariadení, režimy systému a diagnostické hlásenia.

    Ukončený model:Výroba pôvodného vyhotovenia 54547-02 bola ukončená. Pri výbere náhrady je potrebné overiť produktové číslo, rozloženie tlačidiel, riadiacu jednotku a konektor.
    2

    Funkcie tlačidiel

    Ovládanie zariadení

    • Jets: ovládanie hlavného masážneho čerpadla,
    • Blower: ovládanie vzduchového kompresora,
    • Light: zapnutie a vypnutie osvetlenia.

    Teplota a režimy

    • Warm: zvýšenie požadovanej teploty,
    • Cool: zníženie požadovanej teploty,
    • Mode: zmena podporovaného prevádzkového alebo teplotného režimu.
    3

    Technické parametre

    Výrobca Balboa Water Group
    Model VL600S
    Produktové číslo 54547-02 / 54547
    Produktová séria Balboa VL Standard
    Typ produktu Horný ovládací panel vírivky
    Displej LCD displej so štvormiestnym zobrazením
    Počet tlačidiel 6
    Rozloženie tlačidiel Jets / Blower / Light / Warm / Mode / Cool

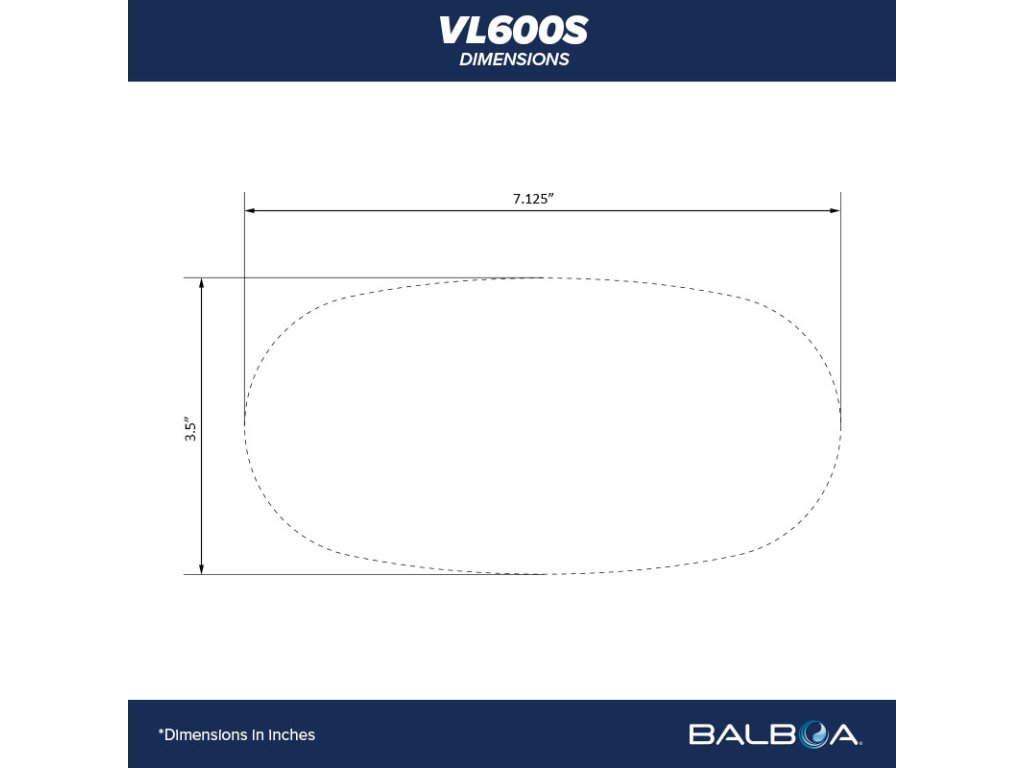

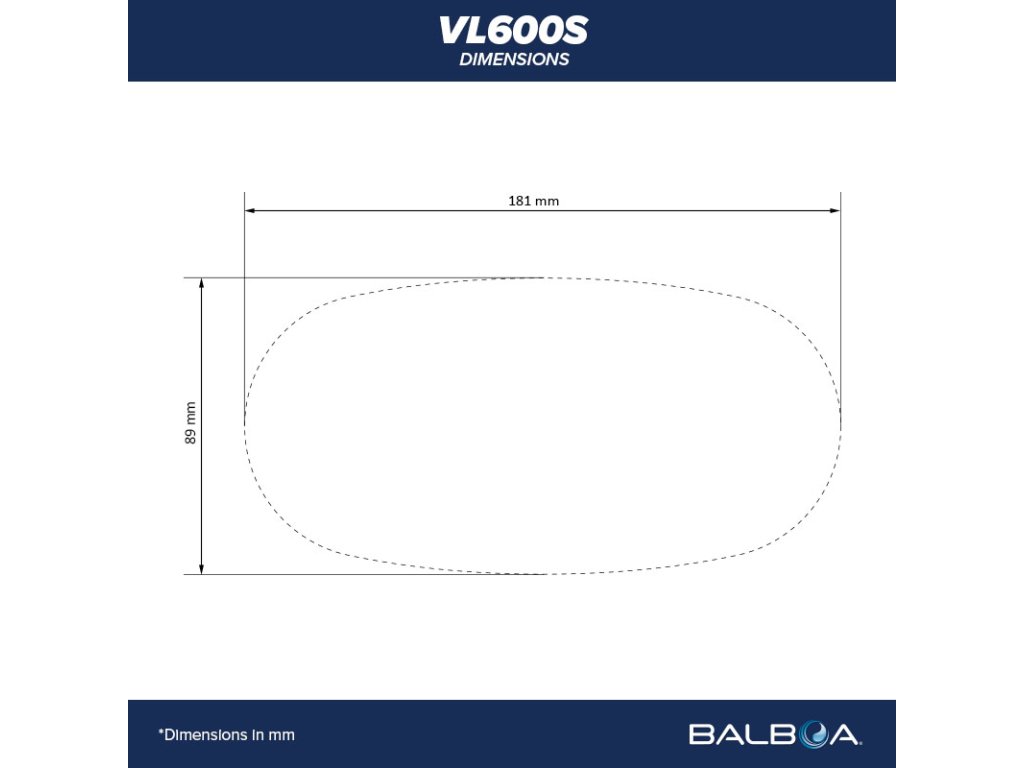

    Rozmery panela Približne 178–181 × 86–89 mm
    Napájanie panela 12 V z kompatibilnej riadiacej jednotky
    Typ konektora RJ45, osempinový telefónny konektor
    Pripájací kábel Áno, súčasť panela
    Grafický polep Súčasť vyhotovenia 54547-02
    Zodpovedajúci polep Balboa 11773
    Novšia základná náhrada Balboa G8260 bez polepu, po overení kompatibility
    4

    Kompatibilné riadiace jednotky

    GS500SZ GS501SZ GS510S GS510SZ GS511SZ GS520SZ GS523SZ 2005LE M3TUV
    Overte celé označenie systému:Zhodný konektor RJ45 sám osebe nepotvrdzuje kompatibilitu. Musí zodpovedať model jednotky, softvér, konfigurácia zariadení a funkcie tlačidiel.
    5

    Rozdiel medzi variantmi VL600S

    54547-02 VL600S pre jedno masážne čerpadlo a blower: Jets / Blower / Light / Warm / Mode / Cool
    54548-02 VL600S pre dve masážne čerpadlá: Jets 1 / Jets 2 / Light / Warm / Mode / Cool
    11773 Grafický polep pre variant Jets / Blower
    11774 Grafický polep pre variant Jets 1 / Jets 2
    G8260 Novší základný panel VL600S bez grafického polepu
    Variant s blowerom nie je rovnaký ako variant s dvoma čerpadlami:Skontrolujte, či pôvodný panel obsahuje tlačidlo Blower alebo Jets 2.
    6

    Ako overiť kompatibilitu

    Nie ste si istí správnym panelom?

    Pošlite fotografiu prednej strany pôvodného panela, zadného výrobného štítku, konektora a štítku riadiacej jednotky.

    Uveďte tiež, či je vírivka vybavená vzduchovým blowerom alebo druhým samostatne ovládaným masážnym čerpadlom.

    7

    Montáž a bezpečnosť

    • Vírivku úplne odpojte od elektrickej siete.
    • Pôvodný panel demontujte bez poškodenia akrylátového povrchu.
    • Odstráňte staré lepidlo, silikón a zvyšky tesnenia.
    • Montážnu plochu očistite, vysušte a odmastite.
    • Pred nalepením overte správnu orientáciu panela.
    • Panel dôkladne utesnite proti prenikaniu vody.
    • Kábel nezalamujte, nenaťahujte ani neveďte cez ostré hrany.
    • Konektor RJ45 zapojte iba v správnej orientácii.
    • Po montáži otestujte displej a všetkých šesť tlačidiel.
    • Termický kryt nesmie tlačiť na ovládací panel.
    • Montáž odporúčame zveriť kvalifikovanému servisnému technikovi.
    8

    Časté otázky

    Aké tlačidlá má VL600S 54547-02?

    Jets, Blower, Light, Warm, Mode a Cool.

    Je vhodný pre dve masážne čerpadlá?

    Táto verzia má jedno tlačidlo Jets a jedno tlačidlo Blower. Pre dve samostatné čerpadlá sa používa iná verzia VL600S.

    Ovláda vzduchový blower?

    Áno.

    Aké sú rozmery panela?

    Približne 178–181 × 86–89 mm.

    Aký konektor používa?

    Osempinový telefónny konektor RJ45.

    Je kábel súčasťou?

    Áno.

    Je kompatibilný s GS501SZ?

    Áno, pokiaľ zodpovedá konfigurácia zariadení a softvér.

    Aký polep zodpovedá tejto verzii?

    Balboa 11773.

    Možno použiť polep 11774?

    Nie pre rovnaké funkcie. Polep 11774 je určený pre verziu s dvoma tlačidlami Jets.

    Funguje so systémami BP?

    Nie. Systémy BP používajú panely TP alebo SpaTouch.

    Obsah balenia: ovládací panel Balboa VL600S 54547-02 s LCD displejom, grafickým polepom, pripájacím káblom a konektorom RJ45. Riadiaca jednotka, predlžovací kábel a montážna redukcia nie sú súčasťou balenia.
    Kategória: VL panely
    Hmotnosť: 0.4 kg
    EAN: 54547-02
    Ovládací panel: Tlačítkový
    Výrobce: Balboa Water Group
    Model: Balboa VL600S
    Je kabel součástí balení?: Ano
    Rozměry: 181 x 89 mm
    Počet tlačítek: 6
    Tlačítka: Jets, Blower, Light, Warm, Cool, Mode
    Kód produktu: 54547-02
