Balboa Ovládací panel VL702S - 54652-02
Kód: 54652-02Podrobný popis

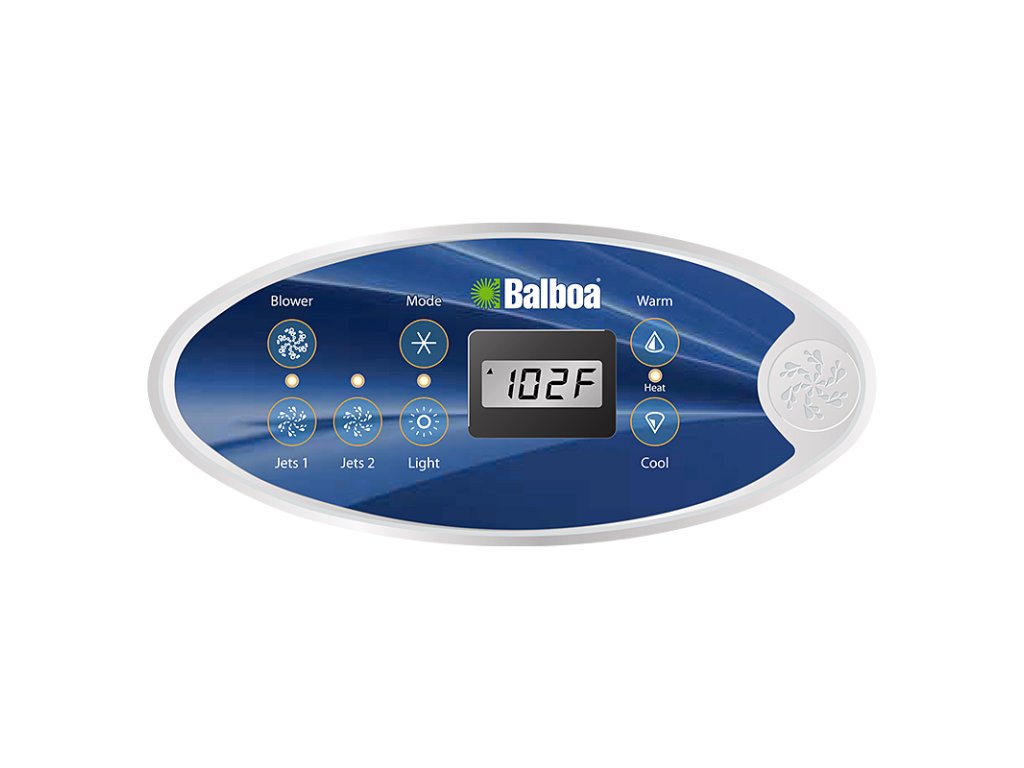

Balboa VL702S 54652-02 – sedemtlačidlový ovládací panel
Balboa VL702S 54652-02 je veľký a prehľadný horný ovládací panel pre vybrané riadiace jednotky Balboa GS-SZ. Umožňuje samostatne ovládať dve masážne čerpadlá, vzduchový blower, osvetlenie, teplotu vody a prevádzkový režim.
Popis produktu
VL702S patrí do série Balboa VL Standard a je určený pre vírivky s kompatibilným riadiacim systémom GS-SZ. Podporuje dve samostatne ovládané masážne čerpadlá, osvetlenie a vzduchový blower.
LCD displej zobrazuje teplotu vody, stav zariadení, zvolený režim a diagnostické hlásenia. Tlačidlá Warm a Cool umožňujú jednoduchú zmenu požadovanej teploty.
Funkcie tlačidiel
Ovládanie zariadení
- Jets 1: prvé masážne čerpadlo,
- Jets 2: druhé masážne čerpadlo,
- Blower: vzduchový kompresor,
- Light: osvetlenie vírivky.
Teplota a režimy
- Warm: zvýšenie nastavenej teploty,
- Cool: zníženie nastavenej teploty,
- Mode: zmena podporovaného režimu,
- zobrazenie prevádzkových a diagnostických údajov.
Technické parametre
| Výrobca | Balboa Water Group |
|---|---|
| Model | VL702S |
| Produktové číslo | 54652-02 / 54652 |
| Séria | Balboa VL Standard |
| Displej | Digitálny LCD displej |
| Počet tlačidiel | 7 |
| Rozloženie tlačidiel | Warm / Cool / Light / Jets 1 / Jets 2 / Blower / Mode |
| Rozmery panela | Približne 262–263 × 117 mm |
| Montážny výrez | Približne 165 × 56 mm |
| Dĺžka kábla | Približne 2 m |
| Konektor | RJ45, 8-pinový telefónny konektor |
| Základný panel bez polepu | Balboa 54539 |
| Kompletné vyhotovenie | Balboa 54652 |
Kompatibilné riadiace jednotky
Rozdiel medzi 54652 a 54539
| 54652-02 / 54652 | VL702S s príslušným sedemtlačidlovým grafickým polepom |
|---|---|
| 54539 | Základná elektronika bez samolepiaceho grafického polepu |
| Pripojenie | RJ45 s pevným pripájacím káblom |
| Zameniteľnosť | Iba po overení riadiaceho systému a komunikačnej série |
Ako overiť kompatibilitu
Nie ste si istí správnym panelom?
Pošlite fotografie prednej strany, zadného štítku, konektora a výrobného štítku riadiacej jednotky. Uveďte tiež, či má vírivka dve masážne čerpadlá a vzduchový blower.
Montáž a bezpečnosť
- Vírivku úplne odpojte od elektrickej siete.
- Starý panel a zvyšky tesnenia opatrne odstráňte.
- Montážnu plochu očistite, vysušte a odmastite.
- Panel utesnite proti prenikaniu vody.
- Kábel nezalamujte, nenaťahujte ani nestláčajte.
- Konektor RJ45 zapojte iba v správnej orientácii.
- Po montáži otestujte všetky tlačidlá a displej.
- Termický kryt nesmie tlačiť na ovládací panel.
- Montáž odporúčame zveriť kvalifikovanému technikovi.
Časté otázky
Koľko tlačidiel má VL702S?
Sedem: Warm, Cool, Light, Jets 1, Jets 2, Blower a Mode.
Je vhodný pre dve masážne čerpadlá?
Áno. Má samostatné tlačidlá Jets 1 a Jets 2.
Aký konektor používa?
Osempinový telefónny konektor RJ45.
Je kábel súčasťou?
Áno, približne 2 m.
Aké sú rozmery panela?
Približne 262–263 × 117 mm.
Je kompatibilný s GS501SZ?
Áno.
Funguje so systémami GL?
Štandardne nie.
Čo znamená číslo 54539?
Označuje základnú elektroniku bez grafického polepu.
Môže termický kryt ležať na paneli?
Nie. Dlhodobý tlak môže poškodiť displej alebo tesnenie.
Dodatočné parametre
| Kategória: | VL panely |
|---|---|
| Hmotnosť: | 0.5 kg |
| EAN: | 54652-02 |
| Ovládací panel: | Tlačítkový |
| Výrobce: | Balboa Water Group |
| Model: | Balboa VL702S |
| Je kabel součástí balení?: | Ano |
| Rozměry: | 263 x 117 mm |
| Počet tlačítek: | 7 |
| Tlačítka: | Blower, Mode, Jets 1, Jets 2, Light, Warm, Cool |
| Kód produktu: | 54652-02 |
