Balboa Ovládací panel VL802D - bez nálepky - 54562-01

Kód: 54562-01

591 balboa ovladaci panel vl802d bez nalepky 54562 01

591 1 balboa ovladaci panel vl802d bez nalepky 54562 01

591 2 balboa ovladaci panel vl802d bez nalepky 54562 01

591 3 balboa ovladaci panel vl802d bez nalepky 54562 01

€212,90 €173,09 bez DPH

Skladom

Možnosti doručenia

Ovládací panel Balboa radu VL Deluxe je kompatibilný s nižšie uvedenými riadiacimi systémami GS DZ od značky Balboa

Detailné informácie

Popis

Podrobný popis

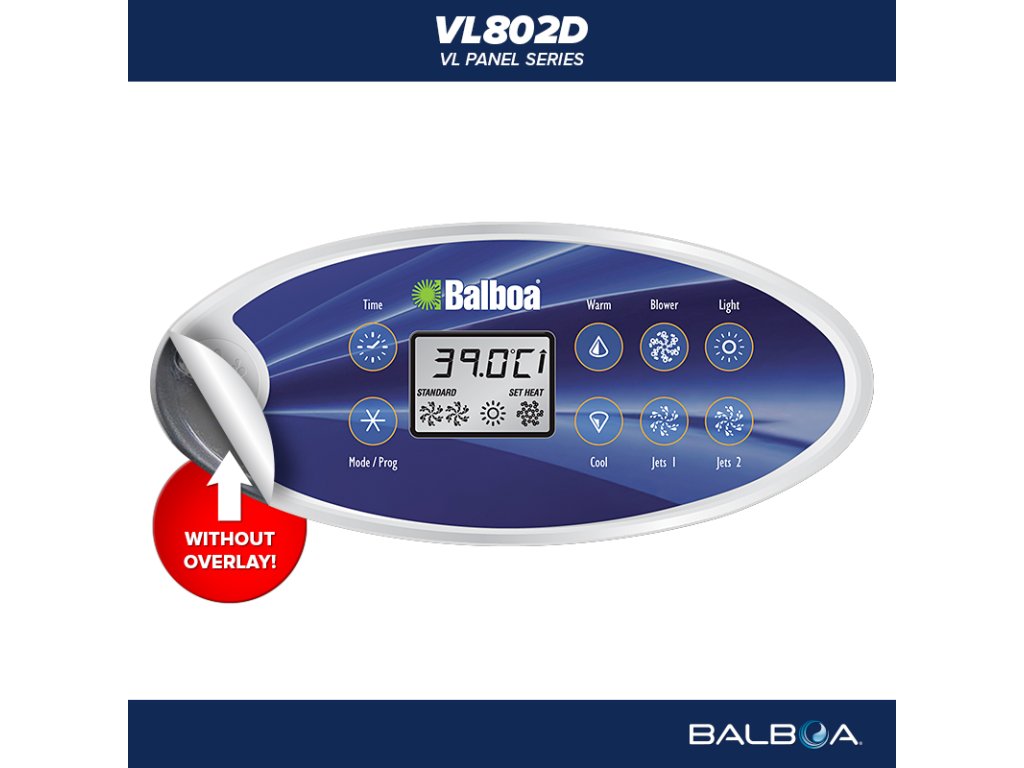

Panel bez grafického polepu

Balboa VL802D 54562-01 – osem tlačidiel pre systémy GS-DZ

Balboa VL802D 54562-01 je horný ovládací panel s LCD displejom pre vybrané riadiace jednotky Balboa GS s konfiguráciou DZ. Umožňuje ovládať dve masážne čerpadlá, vzduchový blower, osvetlenie, teplotu vody, systémový čas a programovateľné prevádzkové funkcie.

8×

Osem tlačidielPriamy prístup k hlavným funkciám vírivky.

2 JETS

Dve čerpadláSamostatné ovládanie Jets 1 a Jets 2.

TIME

Čas a programovanieTlačidlá Time a Mode/Prog na nastavenie systému.

RJ45

RJ45 pripojeniePripájací kábel dlhý približne 2 metre.

Popis ovládacieho panela VL802D

Balboa VL802D patrí do série ovládacích panelov VL Deluxe. Je určený pre vírivky vybavené kompatibilnou riadiacou jednotkou Balboa GS-DZ, dvoma masážnymi čerpadlami, vzduchovým blowerom a osvetlením.

Veľký LCD displej zobrazuje teplotu vody, stav pripojených zariadení, systémový čas, filtračné cykly a diagnostické hlásenia riadiacej jednotky.

Samostatné tlačidlá Warm a Cool umožňujú pohodlné nastavenie požadovanej teploty. Jets 1, Jets 2, Blower a Light ovládajú jednotlivé zariadenia vírivky.

Dodáva sa bez grafického polepu:Súčasťou produktu je elektronický ovládací panel s displejom, káblom a konektorom. Samolepiaci polep s označením tlačidiel je potrebné objednať samostatne.

Funkcie tlačidiel

Ovládanie zariadení

Jets 1: prvé masážne čerpadlo,
Jets 2: druhé masážne čerpadlo,
Blower: vzduchový kompresor,
Light: osvetlenie vírivky.

Teplota a programovanie

Warm: zvýšenie požadovanej teploty,
Cool: zníženie požadovanej teploty,
Time: nastavenie systémového času,
Mode/Prog: voľba režimu a programovanie filtrácie.

Technické parametre

Výrobca	Balboa Water Group
Model	VL802D
Produktové číslo	54562-01 / 54562
Produktová séria	Balboa VL Deluxe
Typ produktu	Horný ovládací panel bez grafického polepu
Displej	Digitálny LCD displej
Počet tlačidiel	8
Rozloženie tlačidiel	Time / Mode/Prog / Warm / Cool / Blower / Jets 1 / Light / Jets 2

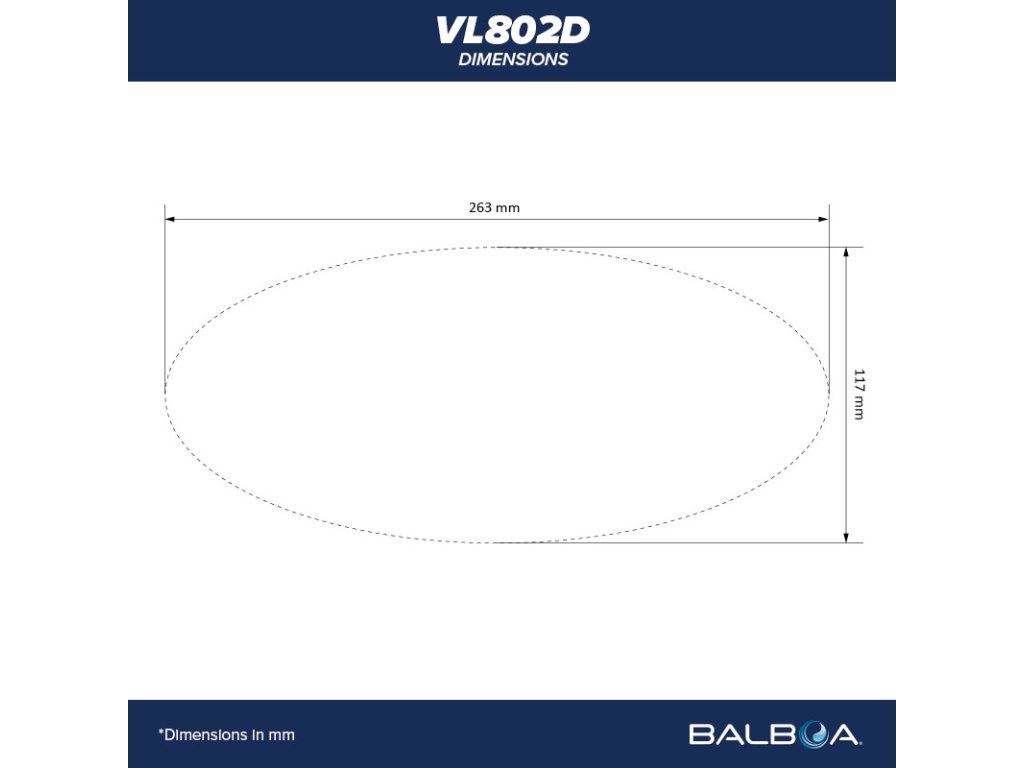

Rozmery panela	Približne 262–263 × 117 mm
Montážny výrez	Približne 162 × 56 mm
Dĺžka kábla	Približne 2 m
Typ konektora	RJ45, 8-pinový telefónny konektor
Pripájací kábel	Áno, súčasť panela
Grafický polep	Nie je súčasťou balenia
Zodpovedajúci polep	Balboa 11789
Kompletný panel s polepom	Balboa 54528

Kompatibilné riadiace jednotky

Panel je určený pre vybrané riadiace systémy Balboa GS s konfiguráciou DZ. Pred objednaním je potrebné overiť celé označenie riadiacej jednotky vrátane koncových písmen.

Balboa GS500DZ Balboa GS501DZ Balboa GS510DZ Balboa GS520DZ Balboa GS523DZ

Koncovka DZ je zásadná:Jednotky s rovnakým základným číslom môžu používať iný softvér, zapojenie zariadení a odlišný ovládací panel. Samotné označenie GS501 alebo GS520 preto nestačí.

Panel, polep a kompletné vyhotovenie

54562-01 / 54562	Základný elektronický panel VL802D bez grafického polepu
11789	Samostatný samolepiaci polep VL802D s ôsmimi tlačidlami
54528	Kompletný panel VL802D so zodpovedajúcim polepom
Funkcie polepu	Time / Mode/Prog / Warm / Cool / Blower / Jets 1 / Light / Jets 2
Rozmery polepu	Približne 224–225 × 104–105 mm

Polep je funkčnou súčasťou:Označuje jednotlivé tlačidlá a pomáha chrániť ich povrch. Panel odporúčame inštalovať s presne zodpovedajúcim polepom VL802D.

Ako overiť správnu náhradu

Nie ste si istí kompatibilitou?

Pošlite fotografiu prednej strany pôvodného panela, výrobného štítku na zadnej strane, konektora a štítku riadiacej jednotky.

Na presné overenie je potrebné poznať celé označenie systému, počet masážnych čerpadiel a informáciu, či je vírivka vybavená vzduchovým blowerom.

Montáž a bezpečnosť

Vírivku úplne odpojte od elektrickej siete.
Pôvodný panel demontujte bez poškodenia akrylátového povrchu.
Odstráňte staré lepidlo, silikón a zvyšky tesnenia.
Montážnu plochu očistite, vysušte a odmastite.
Pred montážou overte rozmery existujúceho výrezu.
Panel aj samostatný polep dôkladne utesnite proti prenikaniu vody.
Kábel nezalamujte, nenaťahujte ani neveďte cez ostré hrany.
Konektor RJ45 zapojte iba v správnej orientácii.
Po montáži otestujte displej a všetkých osem tlačidiel.
Termický kryt nesmie tlačiť na ovládací panel.
Montáž odporúčame zveriť kvalifikovanému servisnému technikovi.

Časté otázky

Je grafický polep súčasťou balenia?

Nie. Produkt 54562-01 sa dodáva bez samolepiaceho grafického polepu.

Aké číslo má zodpovedajúci polep?

Zodpovedajúci osemtlačidlový polep VL802D má produktové číslo 11789.

Aké číslo má kompletný panel s polepom?

Kompletné vyhotovenie VL802D s polepom sa označuje 54528.

Koľko tlačidiel panel obsahuje?

Panel obsahuje osem tlačidiel.

Je vhodný pre dve masážne čerpadlá?

Áno. Má samostatné ovládanie Jets 1 a Jets 2.

Ovláda vzduchový blower?

Áno. Obsahuje samostatné tlačidlo Blower.

Aký konektor panel používa?

Osempinový telefónny konektor RJ45.

Je kábel súčasťou panela?

Áno. Kábel dlhý približne 2 metre je pevnou súčasťou panela.

Aké sú rozmery panela?

Približne 262–263 × 117 mm.

Aký montážny výrez je potrebný?

Približne 162 × 56 mm. Pred objednaním odporúčame pôvodný otvor premerať.

Je kompatibilný s GS501DZ?

Áno.

Je kompatibilný s GS510DZ?
